Chiave di lettura

Esempio:	Wilo-Stratos MAXO 30/0,5-12

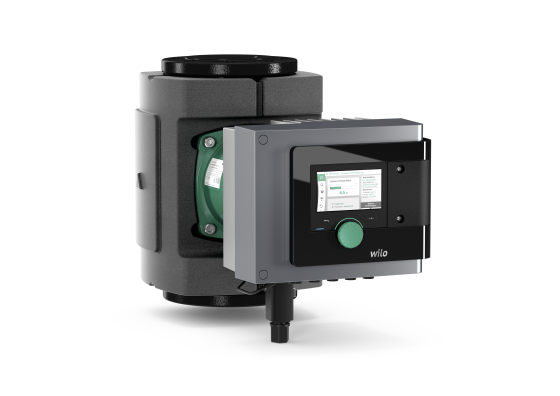

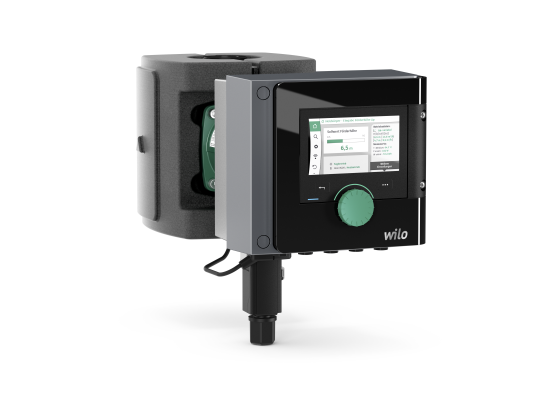

Stratos MAXO	Pompa ad alta efficienza (pompa a bocchettoni oppure flangiata), regolata elettronicamente
30/	Diametro nominale raccordo

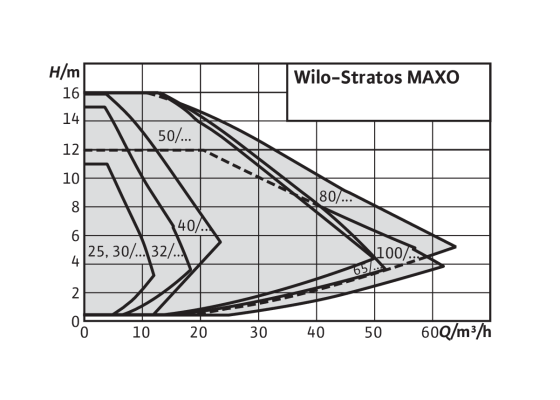

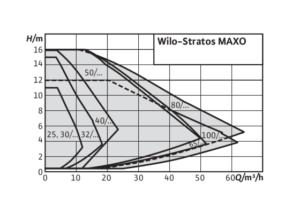

0,5-12	Campo di prevalenza nominale [m]

Dati tecnici

• Campo di temperature consentito da -10 °C a +110 °C
• Alimentazione di rete 1~230 V, 50/60 Hz




• Grado di protezione IPX4D
• Raccordo a bocchettone o flangia (a seconda del tipo) Rp 1 fino a DN 100
• Max. pressione di esercizio versione standard: 6/10 bar oppure 6 bar (versione speciale: 10 bar o 16 bar)
• Classe isolamento: F
• Emissione disturbi elettromagnetici in base a: EN 61800-3:2004+A1:2012/ambiente residenziale (C1)
• Immunità ai disturbi secondo: EN 61800-3:2004+A1:2012/ambiente industriale (C2)

Materiali

• Corpo pompa: ghisa grigia rivestita in cataforesi (KTL)
• Isolamento termico: polipropilene
• Albero: Acciaio inossidabile
• Cuscinetti: Carbone
• Girante: Materiale sintetico

Descrizione/costruzione

• Pompa di ricircolo a rotore bagnato Smart con motore EC e regolazione automatica delle prestazioni integrata
• Tecnologia del pulsante verde e display grafico
• Protezione del motore con elettronica di sgancio
• Collegamento a spina per un incremento delle funzioni con modulo CIF opzionale per l’automazione degli edifici
• Girante con spirale tridimensionale e canotto separatore in materiale composito di fibra di carbonio

Equipaggiamento/funzionamento

Campi d’applicazione

Grazie all’impostazione precisa del modo di regolazione per il tipo di applicazione specifico dell’impianto (ad es. radiatore, panelli radianti, raffreddamento soffitto), la pompa permette agli impianti di funzionare con la massima efficienza.

Riscaldamento                                                             Raffreddamento

• Radiatore                                                              Raffreddamento soffitto
• Riscaldamento a pannelli radianti                        Pannelli reffreddanti
• Riscaldamento a soffitto                                       Condizionatori
• Generatore d’aria calda                                        Compensatore idraulico
• Compensatore idraulico                                        Scambiatore di calore
• Scambiatore di calore

Riscaldamento e raffreddamento combinati

• Commutazione automatica

A seconda dell’applicazione selezionata sono disponibili i modi di regolazione seguenti:

Modi di regolazione

• Numero di giri costante (funzionamento come servomotore)
• Δp-c per pressione differenziale costante
• Δp-v per pressione differenziale variabile
• Dynamic Adapt plus per l’adattamento continuo (dinamico) della portata al fabbisogno effettivo
• T-const. per la regolazione della temperatura costante
• ΔT per la regolazione della temperatura differenziale
• Q costante per la regolazione della portata costante
• Multi-Flow Adaptation: Calcolo della portata totale nella pompa di adduzione per l’alimentazione in base al fabbisogno delle pompe ausiliarie nei distributori del circuito di riscaldamento
• Regolazione PID definita dall’utente

Funzioni opzionali

• Q-Limitmax. per la limitazione della portata massima
• Q-Limitmin. per la limitazione della portata minima
• No-Flow Stop (portata spegnimento pari a zero)
• Funzionamento a regime ridotto automatico
• Regolazione punto negativo (regolazione Δp-c con sensore valore reale esterno)
• Inclinazione variabile della curva caratteristica Δp-v

Impostazioni manuali

• Selezione del campo d’applicazione mediante Setup Guide
• Impostazione dei relativi parametri di funzionamento
• Punto di lavoro nominale: inserimento diretto del punto di lavoro calcolato con Δp-v
• Visualizzazione dello stato
• Impostazione e ripristino del contatore della quantità di energia (calore e freddo)
• Funzione di aerazione della pompa
• Blocco tastiera per il blocco delle impostazioni
• Funzione per il ripristino delle impostazioni di fabbrica o dei parametri di ripristino memorizzati (set di parametri)
• Parametrizzazione ingressi analogici
• Parametrizzazione ingressi binari
• Parametrizzazione uscite relè
• Funzionamento a pompa doppia (con 2 pompe singole, azionate come pompa doppia)



Funzioni automatiche

• Adattamento delle prestazioni ottimizzato in base al fabbisogno per un funzionamento efficiente in base al modo di funzionamento
• Riconoscimento funzionamento a regime ridotto
• Spegnimento con rilevamento portata pari a zero (No-Flow Stop)
• Avviamento dolce
• Routine automatiche per l’eliminazione delle anomalie (ad es. funzione di sbloccaggio)
• Commutazione riscaldamento/raffreddamento
• Protezione integrale del motore con elettronica di sgancio integrata

Funzioni di segnalazione e visualizzazione

• Display in stato Indicatore di funzionamento:
  • Valore di consegna
  • Prevalenza reale
  • Portata effettiva
  • Potenza assorbita
  • Consumo elettrico
  • Temperature
• LED di stato: Funzionamento corretto (LED verde), comunicazione pompe (LED blu)
• Stato del display indicazione errore (colore display rosso):
  • Codice d’errore e descrizione dell’errore in formato testo
  • Misure correttive
• Stato del display indicazione avvertenza (colore display giallo):
  • Codici di avvertenza e descrizione dettagliata dell’avvertenza
  • Misure correttive
• Stato del display indicazione processo (colore display blu):
  • Sfiato della pompa
  • Procedura di aggiornamento
• Stato del display comunicazione BMS (colore display blu):
• Riepilogo dei parametri BMS attivi (velocità di trasmissione dati, indirizzo,…)
• Segnalazione cumulativa di blocco SSM (contatto in commutazione libero da potenziale)
• Segnalazione cumulativa di funzionamento SBM (contatto di chiusura libero da potenziale)

Scambio di dati

• Interfaccia Bluetooth per lo scambio di dati wireless e il comando a distanza della pompa tramite smartphone o tablet.
• Interfaccia seriale digitale Modbus RTU per il collegamento al sistema di automazione degli edifici tramite sistema BUS RS485 (possibile con il modulo Wilo-CIF Modbus RTU).
• Interfaccia seriale digitale BACnet MS/TP per il collegamento al sistema di automazione degli edifici mediante sistema BUS RS485 (possibile con il modulo Wilo-CIF BACnet MS/TP).
• Interfaccia seriale digitale LON per il collegamento ai sistemi di automazione degli edifici mediante sistema BUS LONWorks (possibile con il modulo Wilo-CIF LON).
• Interfaccia seriale digitale PLR per il collegamento ai sistemi di automazione degli edifici mediante moduli di accoppiamento specifici (possibile con il modulo Wilo-CIF PLR).

Management pompa doppia (pompa doppia o 2 pompe singole)

• Funzionamento principale/di riserva (scambio automatico pompe per blocco/scambio pompe in base al tempo)
• Funzionamento in parallelo (addizione/disattivazione della pompa di punta ottimizzate al migliore rendimento)

Equipaggiamento

• Con pompe flangiate: versioni flangia
  • Versione standard per pompe DN 32 fino a DN 65: flangia combinata PN 6/10 (flangia PN 16 secondo EN 1092-2) per controflange PN 6 e PN 16
  • Versione standard per pompe DN 80 / DN 100: flangia PN 6 (dimensionata PN 16 secondo EN 1092-2) per controflangia PN 6
  • Versione speciale per pompe DN 32 fino a DN 100: flangia PN 16 (secondo EN 1092-2) per controflangia PN 16
• Numerose interfaccia di comunicazione integrate e slot per moduli CIF opzionali
• 5 entrate per cavi per il collegamento delle interfaccia di comunicazione
• Interfaccia Bluetooth

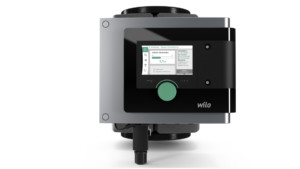

• Display grafico ad alta risoluzione con manopola verde e 2 tasti
• Vano morsetti di semplice utilizzo
• Sensore temperatura integrato
• Isolamento termico di serie per applicazioni di riscaldamento
• Attacco rapido elettrico con Wilo-Connector ottimizzato per la tensione di alimentazione
