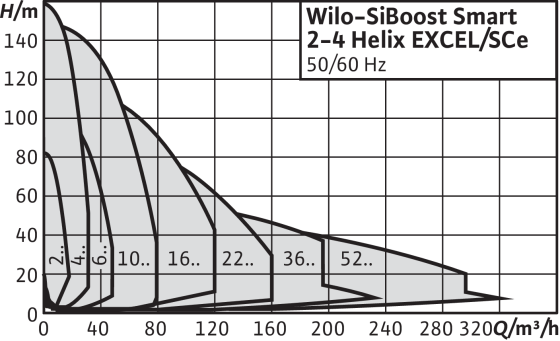

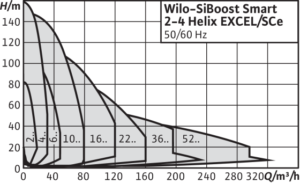

Dati tecnici

• Alimentazione rete 3~400 V ± 10%, 50 Hz; 3~380 V ±10 %, 60 Hz
• Temperatura max. del fluido +50 °C (+70 °C opzionale)
• Temperatura ambiente max. 40 °C
• Pressione di esercizio 16 bar (25 bar opzionale)
• Pressione di alimentazione 10 bar
• Diametri nominali raccordi lato pressione finale R 1½” – DN 200
• Diametri nominali raccordi lato ingresso R 1½” – DN 200
• Numero di giri 1500-3770 giri/min
• Grado di protezione: IP54 (apparecchio di regolazione SCe)
• Protezione con fusibili lato alimentazione A, AC 3, in base alle normative sulla potenza del motore e alle norme EVU
• Fluidi consentiti (altri fluidi su richiesta): Nota sui fluidi: I fluidi consentiti sono generalmente acque che non attaccano chimicamente o meccanicamente i materiali utilizzati e non presentano sostanze abrasive o a fibra lunga.L’impianto è conforme alla norma DIN 1988 (EN 806)
  • Acqua potabile e acqua potabile riscaldata
  • Acqua di raffreddamento
  • Acqua per uso antincendio

Materiali

Da Helix EXCEL 4 a Helix EXCEL 16

• Giranti, diffusori, corpi stadio in acciaio inossidabile 1.4307
• Corpo pompa in acciaio inossidabile 1.4301
• Albero in acciaio inossidabile 1.4057
• Bussola di protezione albero 1.4404
• Guarnizioni O-ring in EPDM (guarnizione in FKM su richiesta)
• Tubazioni in acciaio inossidabile 1.4301
• Coperture amovibili in materiale sintetico

Da Helix EXCEL 22 a Helix EXCEL 52

• Giranti, diffusori, corpi stadio in acciaio inossidabile 1.4307
• Corpo pompa in acciaio inossidabile 1.4308
• Albero in acciaio inossidabile 1.4057
• Bussola di protezione albero 1.4404
• Guarnizioni O-ring in EPDM (guarnizione in FKM su richiesta)
• Tubazioni in acciaio inossidabile 1.4301
• Coperture amovibili in plastica (non per Helix EXCEL 52)

Descrizione/costruzione

• Basamento: acciaio zincato, con attenuatori di vibrazioni regolabili in altezza per l’isolamento ottimale dalla rumorosità e dispositivo di sollevamento integrato; altri modelli su richiesta
• Collettori: collettori completi in acciaio inossidabile, idonei al collegamento di tutti i materiali per tubature utilizzati usualmente; i collettori sono dimensionati in base alla resa idraulica complessiva dell’impianto di pressurizzazione

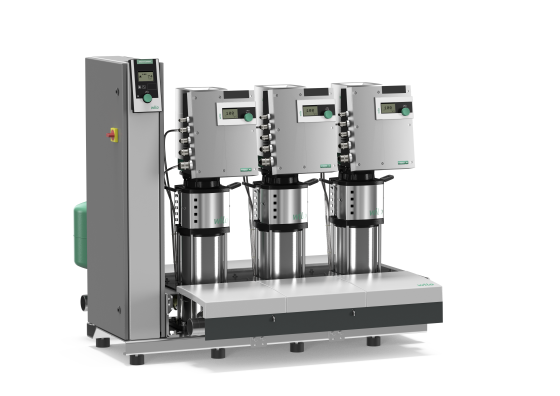

• Pompe: da 2 a 4 pompe, montate in parallelo, delle serie da Helix EXCEL 4 a Helix EXCEL 52. I convertitori di frequenza raffreddati ad aria montati sul motore pompa consentono il funzionamento di regolazione modulante per tutte le pompe di queste serie tra 25 Hz e max. 60 Hz. Tutti i componenti della pompa a contatto con il fluido sono in acciaio inossidabile; altri modelli su richiesta. Omologazione WRAS/KTW/ACS per tutte le parti a contatto con il fluido pompato
• Rubinetteria: ogni pompa è dotata, sul lato di aspirazione e di mandata, di una valvola d’intercettazione di serie con marchio di controllo DVGW, e, sul lato di mandata, di una valvola di ritegno con omologazione DVGW/KTW
• Vaso di idroaccumulo a membrana: 8 l/PN 16, disposto sul lato della pressione finale, dotato di una membrana in gomma butilica, con omologazione DVGW/KTW, sicuro ai sensi delle normative a tutela dei prodotti alimentari, munito, inoltre, a fini di verifica e ispezione, di una saracinesca a sfera con scarico e dispositivo di flussaggio con omologazione DVGW/KTW a norma DIN 4807
• Trasduttore di pressione: da 4 a 20 mA, disposto sul lato della pressione finale, per l’attivazione del regolatore centrale Smart Controller SC
• Indicatore di pressione: manometro (ø 63 mm) disposto sul lato della pressione finale; inoltre, indicazione digitale della pressione finale sul display LCD alfanumerico del controller Smart SC

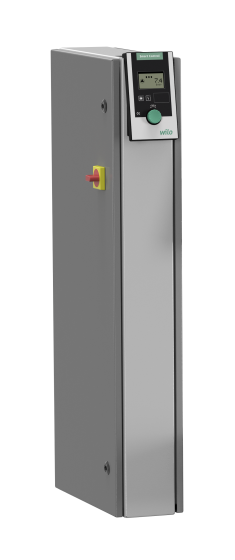

• Apparecchio di comando/regolatore: l’impianto è dotato di serie di un controller Smart SC
• Coperture amovibili sul lato di aspirazione e di mandata: il design dell’impianto garantisce una protezione ottimale dei componenti di regolazione e dei sensori contro la rottura fili ed evita un’usura precoce
